[SHR] X6-16S-AG Super Grille Hexa Frame for Agricultural (Basic Combo)

현존 최강의 16L급 방제용 드론!

Dream Eagle사의 Super Grille Series 세번째 Edition!

X6-16S-AG 버젼은 헥사 콥터(1625mm 휠베이스) 사양의 방제용으로 사용되는 대형 쿼드 콥터입니다.

기존 X4-10 Series에서 더욱 발전된 Cross Section Support Module을 장착, 과격한 기동시 Arm의 흔들림 없이 안정된 비행을 가능하게 하며, 아울러 SHR만의 전매특허! - 대형 모터 및 프롭을 타고 들어오는 저주파 진동이 프레임에는 전혀 영향을 미치지 않게끔 Float Bedding 방식의 프레임 댐퍼를 채용, IMU에 미치는 진동을 원천적으로 차단, 대형기 특유의 오르락 내리락 거리는 Leveling 문제가 없게끔 특화된 프레임 시스템을 구현하고 있습니다.

또한 프레임 내부에 GPS를 장착시 PMU 및 Power Distribution Board에서 발생하는 광대역 노이즈를 원천적으로 차단하는 Anti-Interference Board를 별도로 장착하여, GPS가 안정적으로 위성의 Data를 수신 할 수 있도록 설계가 변경되었습니다.

AG 버젼의 경우, 이전 버전과는 달리 Anti-Collision Spray Nozzle Mount를 탑재(4Ch Nozzle System), 기체의 하드랜딩이나 추락 등에서도 노즐을 보호 할 수 있도록 되어 있으며, 견고한 Trust 구조의 랜딩기어 시스템을 탑재하고 있습니다.(최대 페이로드 : 18Kg)

Frame Shell은 강화형 ABS 사양의 프레임(Carbonless)을 사용, 극한의 습도가 높은 상황에서도 FC 및 GPS, 펌프 변속기 등과 같이 습도에 민감한 전자 장비에 영향을 미치지 않게끔 방수처리 가공되어 있으며, 1625mm 휠베이스의 대형 프레임에도 불구하고 중형 SUV에 수납이 되는 Side Folding 방식의 컴팩트한 구조 등 사용자 편의성에 주안점을 둔 최고급 방제 드론 사양입니다.(12S/44.4V Setup)

기체는 90% 조립 완성형으로 출고가 되며 약 1~2시간 정도면 모터/ESC 및 FC 세팅 후 바로 비행이 가능합니다.

모터 변속기는 HobbyWing사의 Xrotor8 시스템을, 배터리는 10,000~22,000mAh 2Pack 장착(직렬 12S 구성)하시면 됩니다.

주의 : 본 제품은 Basic Combo 기체 사양으로서 HobbyWing상의 XRotor8 Power System(CW/CCW 각 3조) 및 44.4V Brushless Pump 및 기타 조립에 필요한 모든 기자재가 포함되어 있습니다.

KC 인증 번호 : KR18-SEK0923

The model of X6-16S-AG/EDU Super Grille is an economical and practical spraying/industrial platform, it is designed for farmers who possess 200-700 acres of planting scales. Using  X6-16S-AG/EDU Super Grille agricultural drone can reduce working costs effectively and improve the working efficiency. Compared with the traditional manual spraying, it reduces the labor intensity of the workers and avoids workers breathing pesticide particles. In order to optimize the structure design, this agricultural drone has been tested many times. The drone has the advantages of flexible and stable, simple operation, safe and reliable, simple maintenance and low maintenance costs. It applies to the the majority of agricultural users.


<Features>
1, The fuselage uses the enclosed design and effectively prevents the pesticide to enter the interior of the flight control system. It can provide working security for a long time.
2, The agricultural drone has built-in GPS and compass module. It provides a flight function with fixed height and fixed point and can maintain a good operation of spraying height and accurate spraying line.

It can set and limit the height of spraying and it also can limit the flight speed. The effect of liquid atomizing is good in high-pressure spraying system.
Under the air pressure, pesticide fog has a characteristic of strong penetrating. Pesticide particles can reach the stem and the back of leaves of crops.
3, Its function component has a modular design, and it is convenience for maintenance and upgrade.

- 더 이상 설명이 필요 없는 - HobbyWing Xrotor8(통합형/40Φ) CW/CCW 6 Set 포함.(w/Prop + Prop Fixing)

  (주의 : 사진상의 Motor Guide는 포함되지 않습니다.)

<권장 사양>

- 조종기 : 8ch 이상 조종기

- Flight Controller : TopXGun T-1A 방제 드론용 FC 또는 DJI N3/N3-AG

- Motor & ESC : HobbyWing XRotor8 Power System(CW/CCW)

- Battery : 10,000~22,000mAh 6S1P Pack x 2 Set

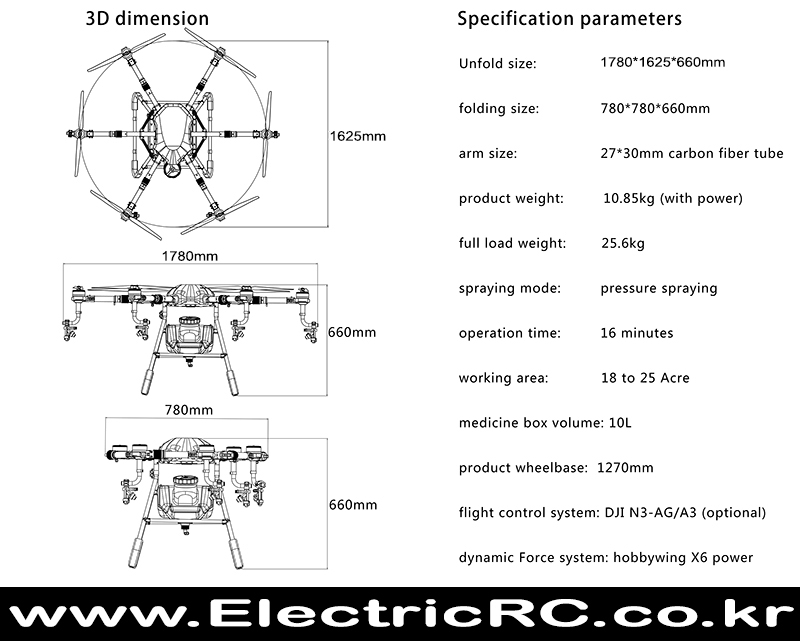

<Specifications>

<제품 이미지>

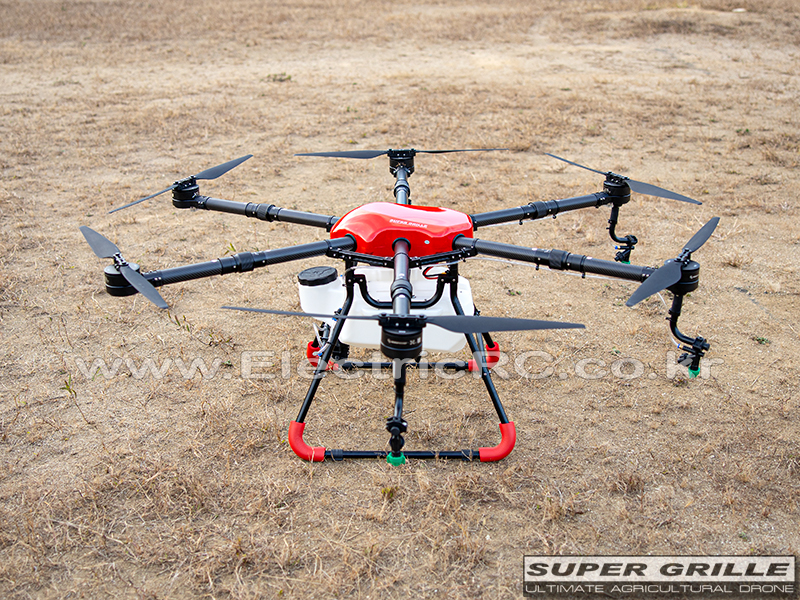

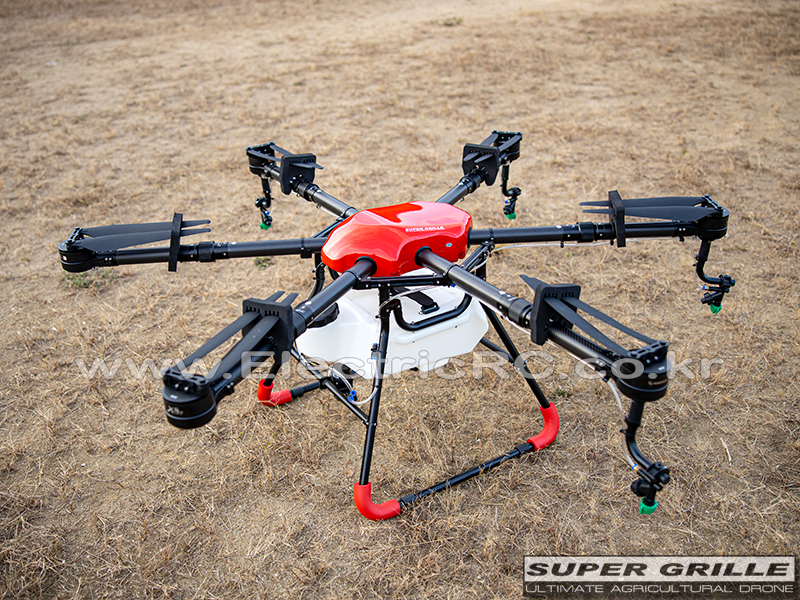

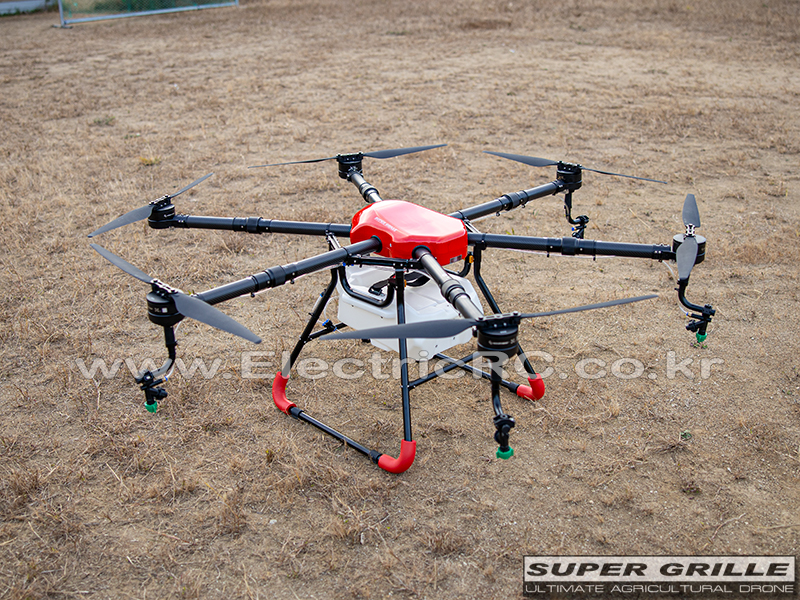

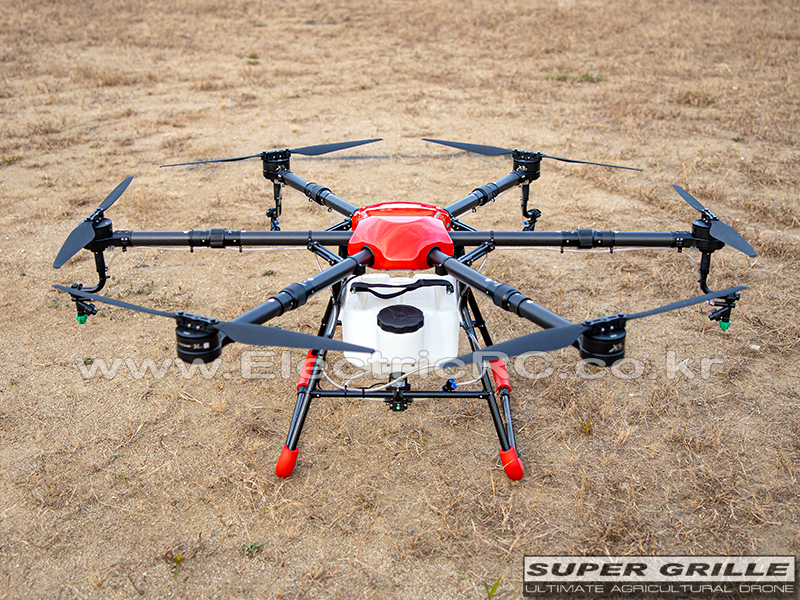

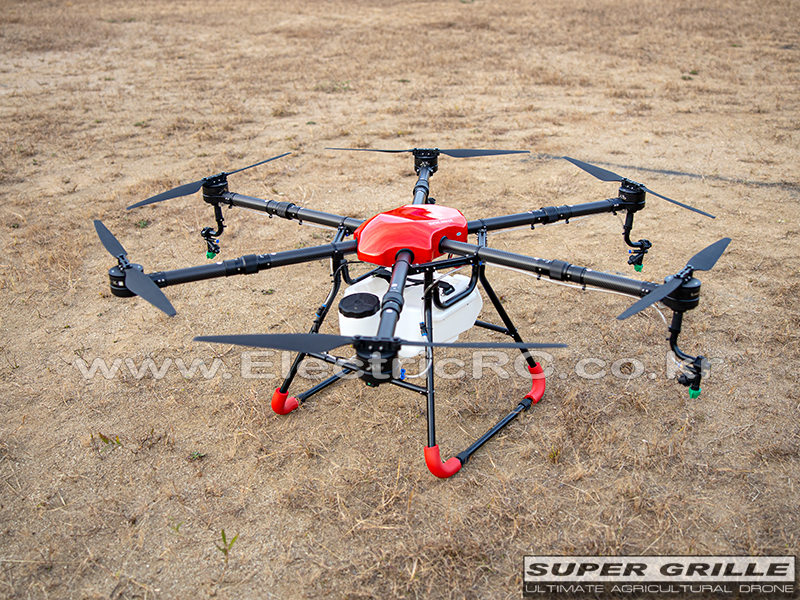

- Spread Wing 상태

- 상부 프레임은 AG 버젼과 완전히 동일하며, 하부 섹션 중 Sliding Type Battery Tray 및 약제통/Spray 노즐 등의 차이가 있습니다

.

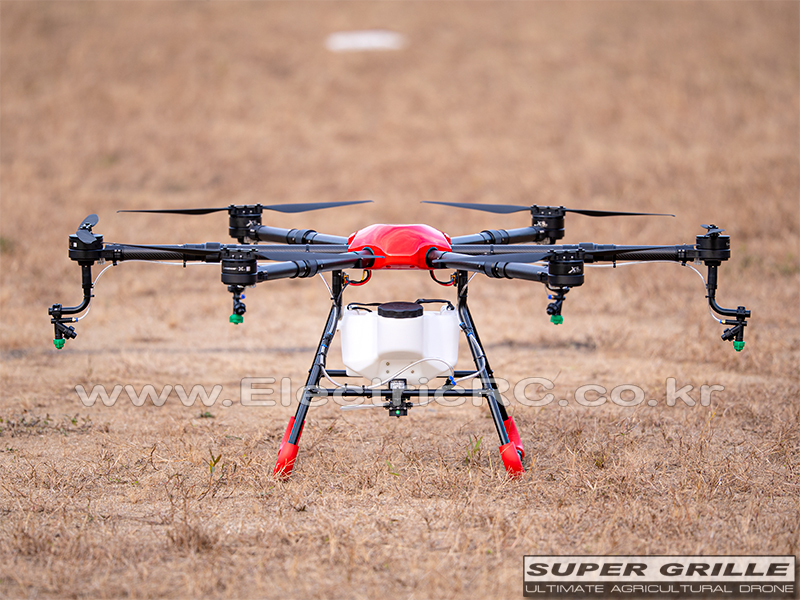

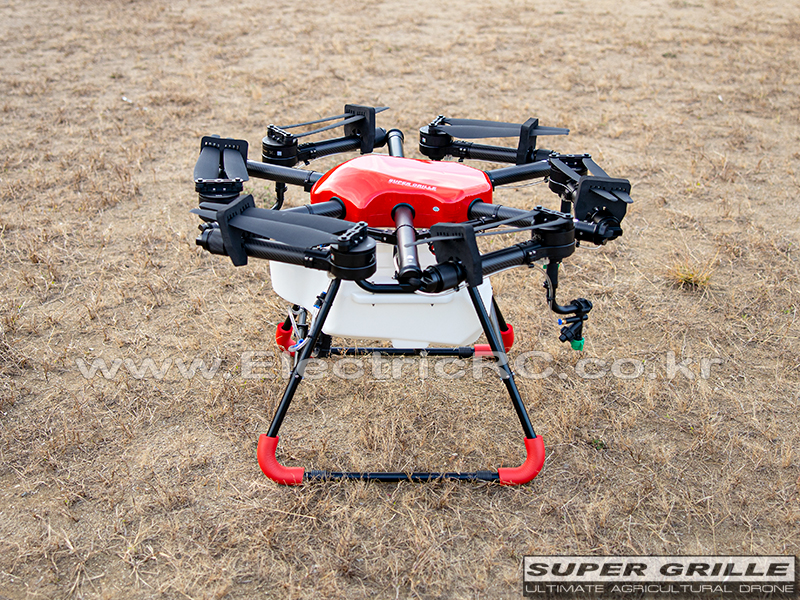

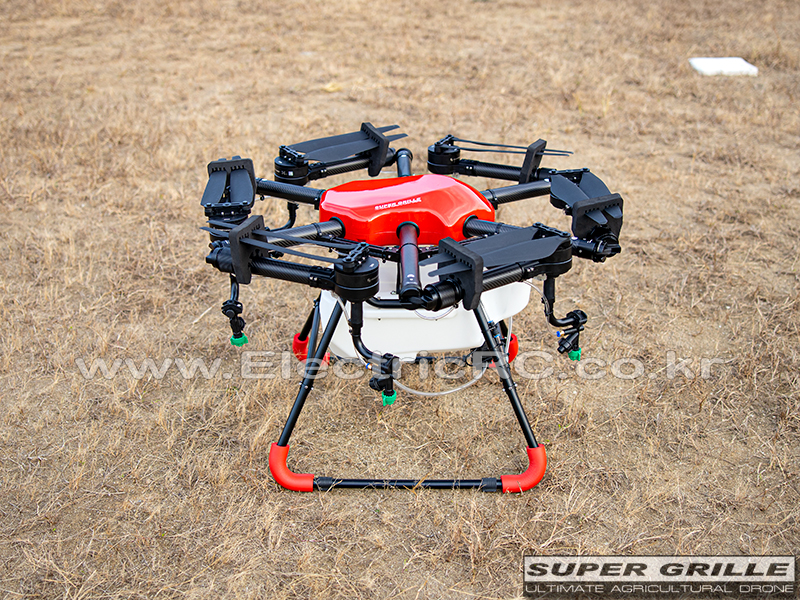

- 기체 측면/후면 이미지

- 기본적으로 Spray Nozzle은 Quad 채널(4Ch)로 구성되어 있습니다.

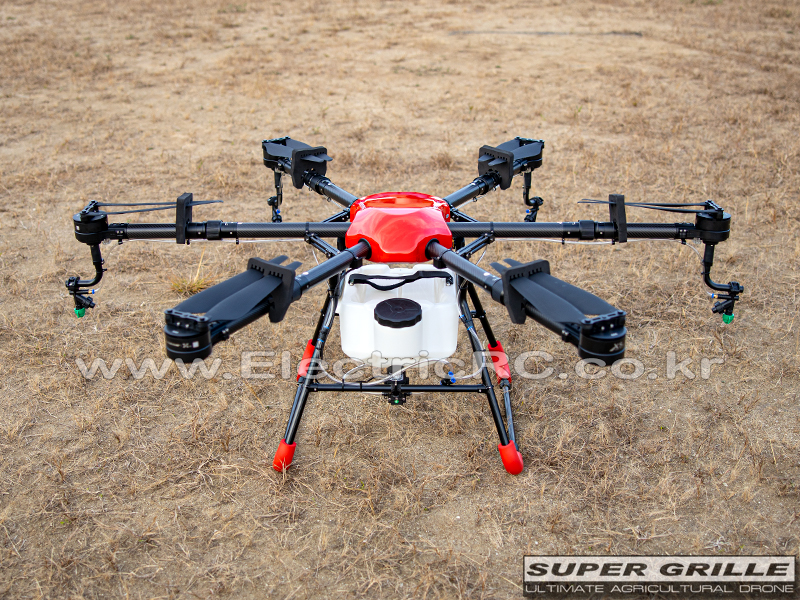

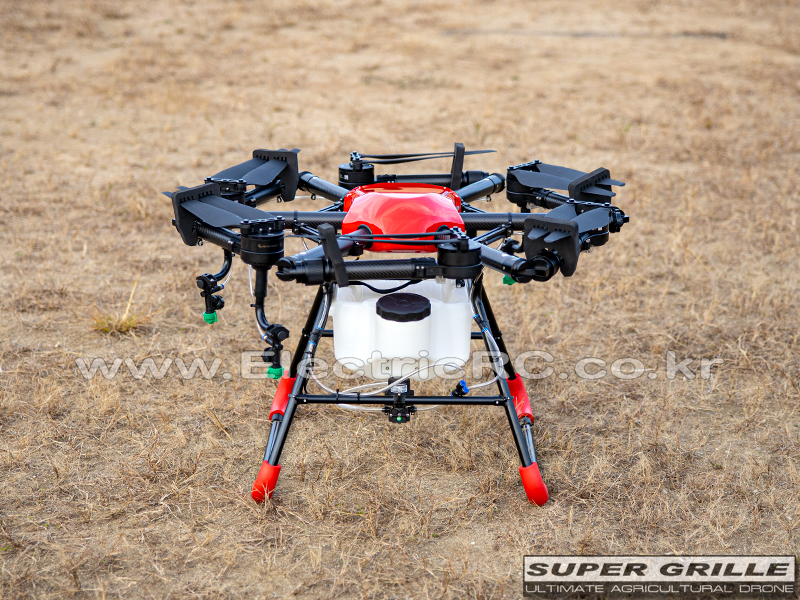

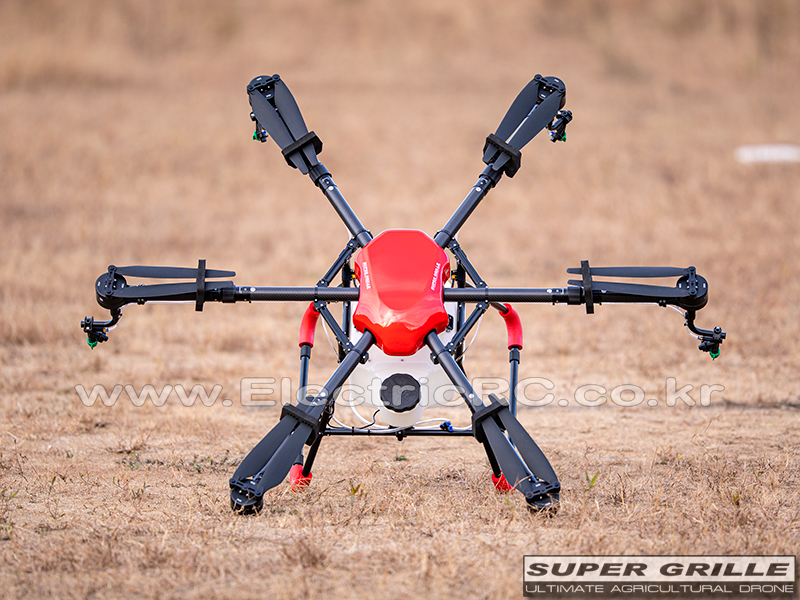

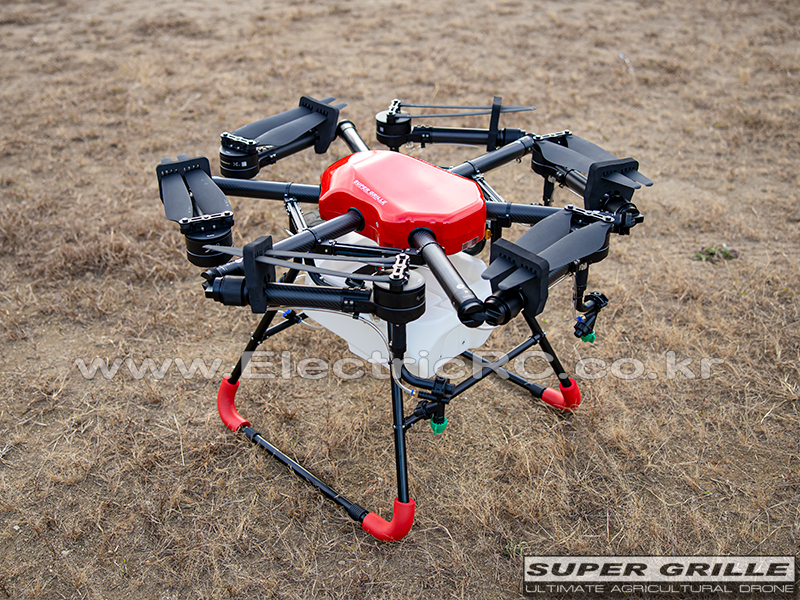

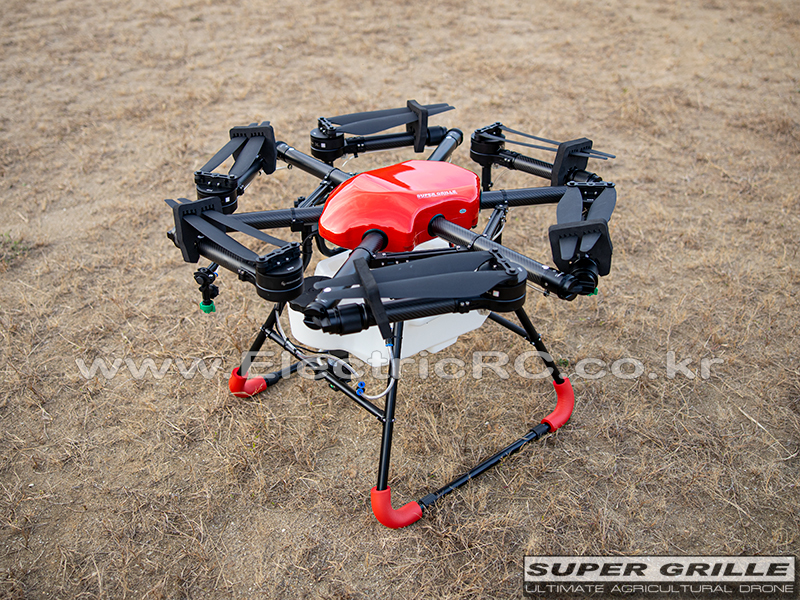

- Arm 폴딩 상태

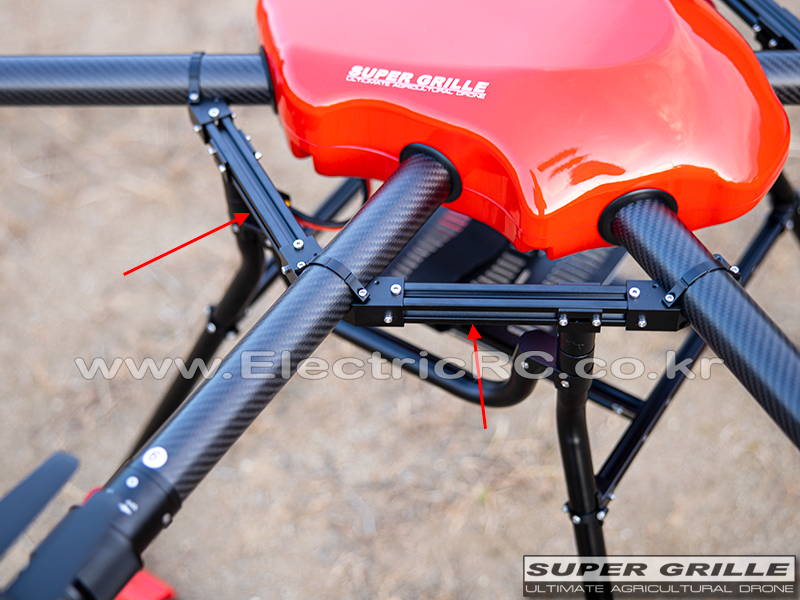

- SHR X6 Series만의 전매 특허!

  Cross Section Support Module을 장착, 과격한 기동시 Arm의 흔들림 없이 안정된 비행을 가능하게 하며, 아울러 랜딩 기어 스트럿 하우징을 겸하도록 설계

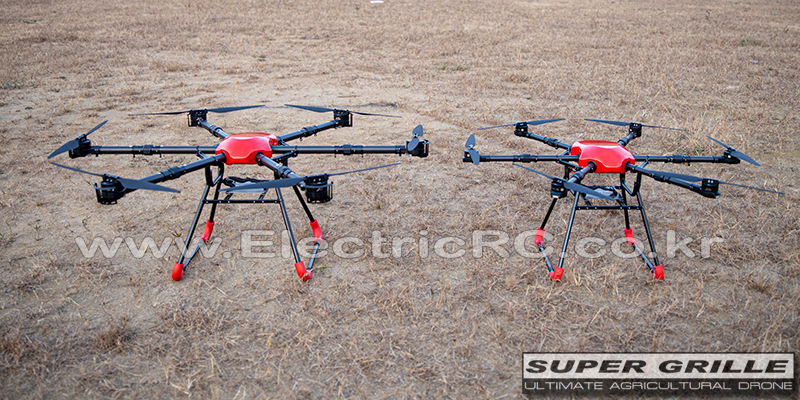

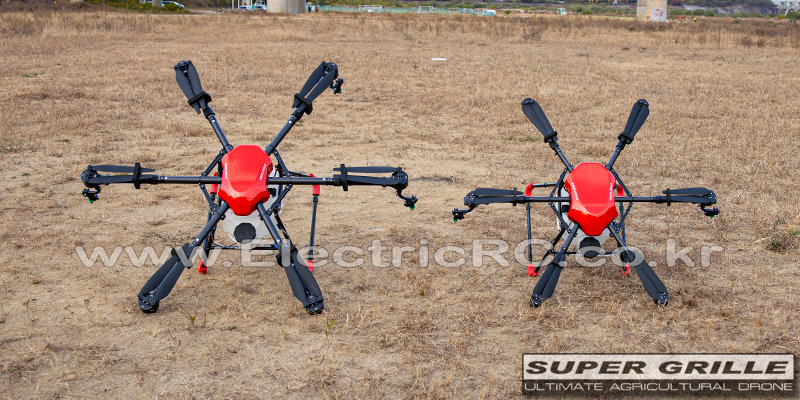

- X6-10S와 X6-16S 크기 비교

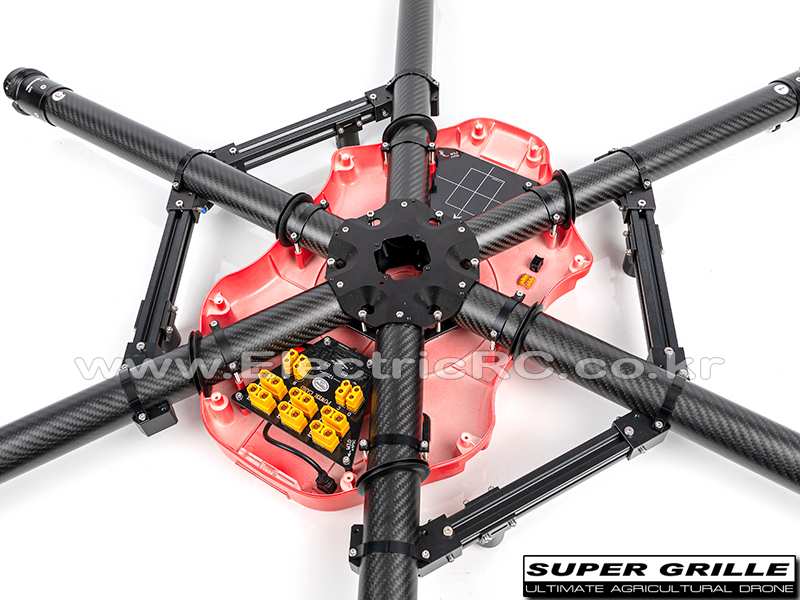

<Frame 내부 공통 사항>

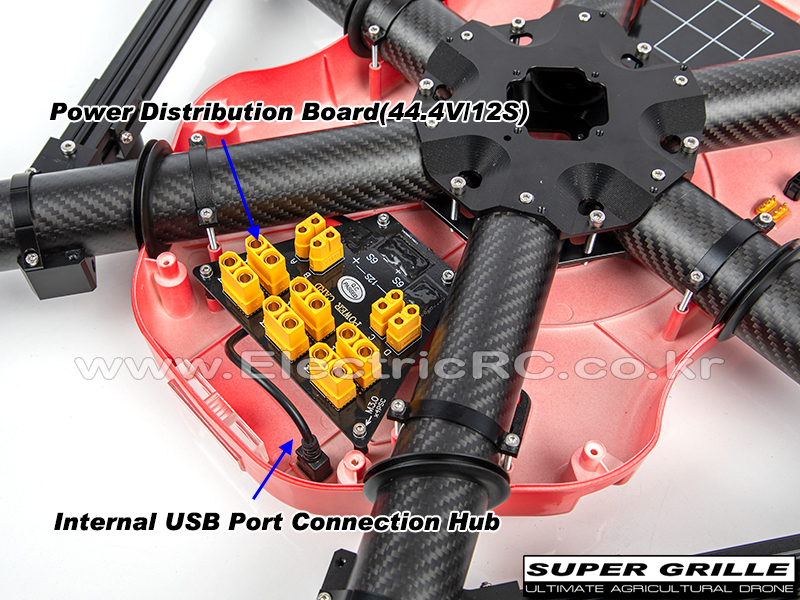

- 컴팩트한 신형 Power Distribution Board를 장착, 메인 파워 시스템 외에 별도의 외부 전원 4개를 연결(Parallel)할 수 있는 XT60 포트 4개 구성.

- "S" 시리즈 전매 특허!

 GPS를 내부에 수납이 가능하며, 기상에 상관없이 악천후에서 기자재의 파손 없이 안정적인 비행을 하실 수가 있습니다.

 Frame Shell은 IP 33등급의 방수/방진/방적이 되도록 설계 되었습니다.

- 최대 18kg의 페이로드를 버티기 위해 Trust Core 방식으로 설계된 견고한 프레임.

- "S" 시리즈부터 변경된 Anti-Interference Shield 보드 기본 장착!

  GPS를 내부에 수납 하더라도 안정적인 GPS 수신이 가능하게끔 외부 노이즈를 원천적으로 차단!

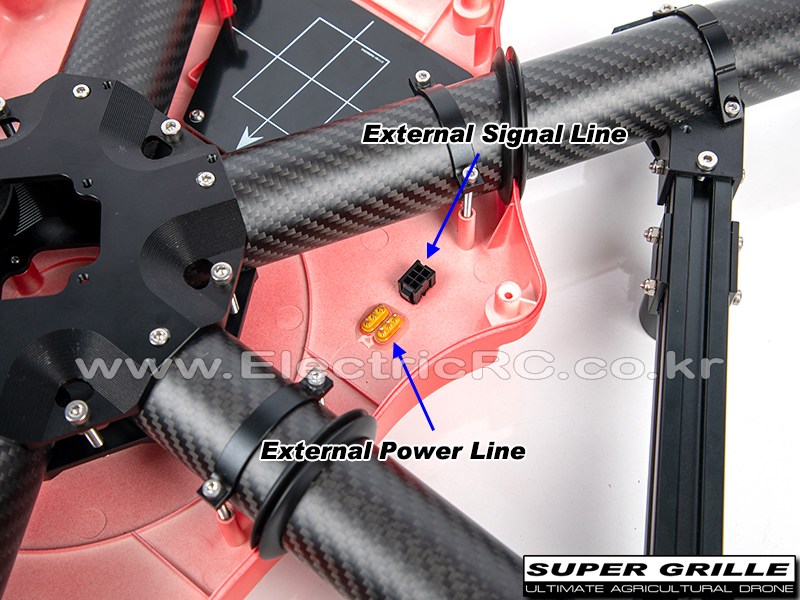

- FPV 카메라 및 RADAR 등과 같은 외부 디바이스의 시그널 및 전원을 연결하기 위한 범용 포트(2ch) 구성.

- 독립적인 두 개의 채널(시그널/파워라인)을 기체 외부에 연결 할 수가 있습니다.

  (아래는 외부 펌프 등의 연결 예제 입니다.)

- 방수 처리 마감된 LED 리플렉터 및 방수 캡이 장착된 FC 외부 연결용 USB 포트.

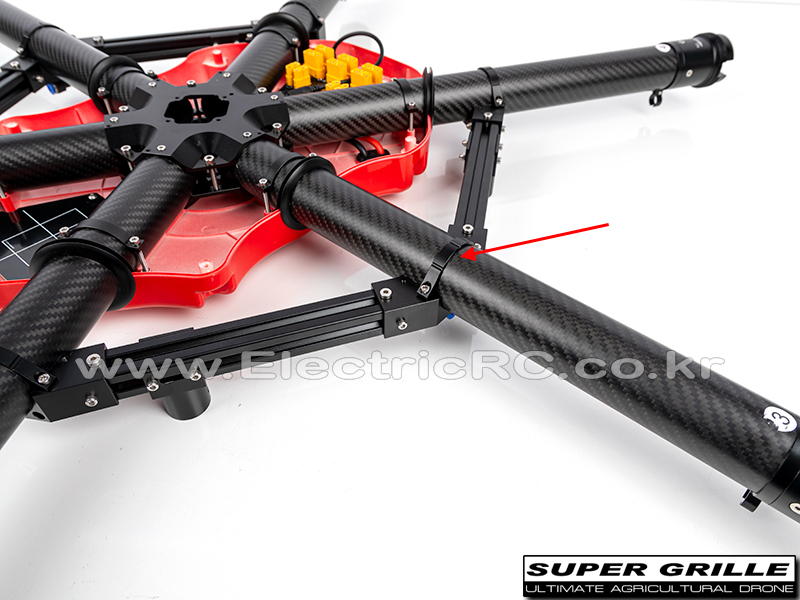

- 최대 18Kg의 하중(Payload)를 버틸 수 있도록 Side Block Cross Section Support Module을 장착!

  최대 하중 상태에서도 안정적인 비행이 가능합니다.

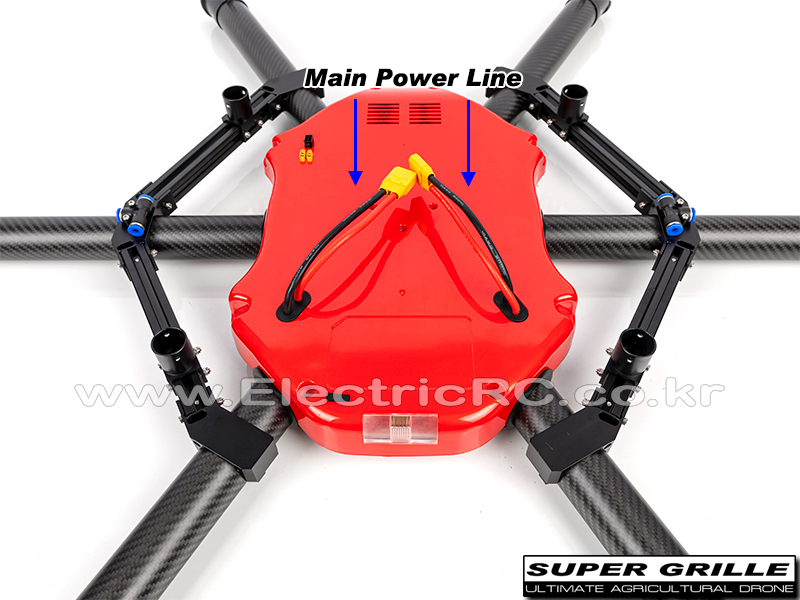

- 독립적으로 구성된 12S(44.4V) Power Line

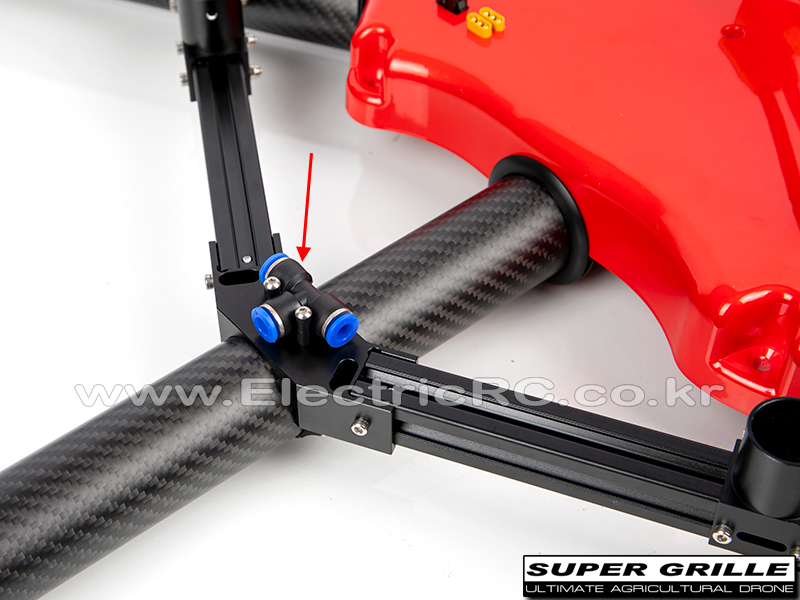

- Quad Channel 노즐 연결을 위한 T-Type 원터치 피팅 구성.
